Erfarenheter med fokus på FFU och entreprenader. Kombinera solcellsinstallation med takunderhåll för bättre lönsamhet

29 september 2020 Den här artikeln beskriver främst allmänna och specifika aspekter på anläggningar som uppförts eller ska uppföras på befintliga flerbostadshus i samband med takunderhåll-/renovering, där en planerad samordning med rätt förutsättningar kan innebära ett bättre slutresultat och en förbättrad lönsamhet. Läs hela artikeln som pdf här.

De senaste åren har utvecklingen för solcellsinstallationer varit väldigt positiv och förväntas fortsätta så. Utvecklingen har fört med sig att det finns bättre kunskap om solcellsanläggningar hos fastighetsägare, mer hjälpmedel i form av handböcker och mallar för förstudier och förfrågningsunderlag och mer erfarna konsulter och entreprenörer, vilket till del kompenserar för att nuvarande investeringsbidrag sänks eller försvinner.

BÖRJA MED EN ORDENTLIG FÖRSTUDIE
Alla projekt inleds normalt med en förstudie som med fördel genomförs av en eller flera erfarna konsulter. I förstudien identifieras de aktuella förutsättningarna utgående från takets konstruktion och dess underhålls-/renoveringsbehov. En solcellsinstallation i samband med takunderhåll/renovering kan kräva lite mer jobb med bygglov och takutredningar än för en anläggning på ett nytt tak. Men då det i båda fallen rör sig om takarbete finns där också möjliga samordningsvinster när det gäller erforderlig taksäkerhetsutrustning, byggställningar, montage och lyft av material.

Takkonstruktion, taklutning och ytskikt (tegel, plåt, takduk, m.fl.), bestämmer vilka montagesätt som är möjliga och lämpliga. Det finns ett stort behov att underhålla och renovera plana tak. Dessa är vanliga i miljonprogramsområden och på större affärslokaler samt industribyggnader. En installation där solcellsmodulerna vinklas upp mer eller mindre från taket är då ofta att föredra, vilket i dagsläget kan kräva bygglov inom detaljplaneområden. Vid en traditionell installation på lutande tak monteras solcellsmodulerna med en luftspalt ovanpå det befintliga yttertaket, men idag finns det också flera system där solcellsmodulerna monteras så de blir en integrerad del av takkonstruktion och takets tätskikt. De flesta äldre byggnader kräver dessutom en kontrollberäkning av tillåtna laster på taket vilket kan behöva förstärkas.

En viktig aspekt på befintliga tak är vilka installationer som redan finns på taket, t.ex. takfläktar, inspektions- och rensningsluckor för ventilationskanaler, avluftningsrör och eventuella skorstenar som kan begränsa tillgänglig takyta. Vid en mer omfattande takrenovering kan det finnas anledning att utreda möjligheterna att ändra de befintliga installationerna för att underlätta solcellsinstallationen. Viktigt att beakta är också krav på tillgänglighet för inspektion och vid brand, t.ex. gångbryggor, och snörasskydd där det krävs.

En förstudie omfattar också kartläggning av elabonnemang och den historiska elanvändningen tillsammans med uppgifter om de takareor som är tillgängliga för montage av solcellsmoduler. Tillsammans med gällande skatteregler och beställarens ambitioner föreslås sedan en lämplig storlek på solcellsanläggningen.

VÄLJ LÄMPLIG ENTREPRENADFORM
Den vanligaste entreprenadformen för en solcellsanläggning är totalentreprenad (enligt ABT06), dvs. att erforderlig projektering överlåts till entreprenören, som sedan utför allt installationsarbete. Då de flesta solcellsentreprenörer är specialiserade på just solcellsentreprenader, kan det beroende på vilken takrenovering som ska göras, vara en fördel att dela upp projektet i två entreprenader, en för solcellsanläggningen och en för takrenoveringen, vilket sannolikt också leder till fler anbud. Erforderlig samordning faller då på beställaren eller delegeras till en av entreprenörerna.

För att kunna handla upp takunderhåll/renovering som en underentreprenad till en solcellsentreprenad krävs tydliga underlag för att de ska göra sig besvär att lämna anbud. Exempel på när det kan vara intressant är när takunderhåll sker genom byte av takduk eller då endast enklare förstärkningsarbeten krävs för att taket ska kunna bära solceller. Se sid 12 om Gårdsten.

Projektering/dimensionering av montage system och solcellsanläggning utgående från resultaten i förstudien bör ligga på entreprenören. Däremot bör fastighetsägaren (beställaren), redan i anslutning till förstudien, gör en kontrollberäkning av tillåtna laster på taket och bifoga den i förfrågningsunderlaget.

När en installation av en solcellsanläggning kombineras med takrenovering kan det också vara aktuellt med en utförandeentreprenad, upphandlad som Generalentreprenad (en entreprenör samordnar), respektive Delad entreprenad (beställare samordnar flera entreprenörer), men den förutsätter att fastighetsägaren ansvarar för projektering.

ANVÄND FRAMTAGNA MALLAR FÖR FÖRFRÅGNINGSUNDERLAG
Förfrågningsunderlag (anbudsunderlag), FFU, består främst av Administrativa föreskrifter, en teknisk rambeskrivning som innehåller en detaljerad teknisk beskrivning av anläggningen, funktionskrav, materialval m.m., och diverse kompletterande dokument, t.ex. ett anbudsformulär. För exempel på FFU för solcellsanläggningar, se inforuta FFU.

FFU:s innehåll och omfattning kan variera beroende på erfarenhet hos beställare och den konsult som tar fram detsamma, liksom beroende på vilken typ av anläggning och takarbete som efterfrågas. Under 2019 gjordes en granskning av 20 förfrågningsunderlag för upphandling av lite större solcellsanläggningar främst från 2016–2018. Innehåll och omfattning jämfördes med den mall som tagits fram inom Sol i Väst projektet. Granskningen sammanfattas och kommenteras i det följande.

Av de studerade förfrågningsunderlagen gällde 19 av 20 en totalentreprenad enligt ABT06 och 18 var utformade enligt Lagen om offentlig upphandling (LOU). I 19 fall anslöt de administrativa föreskrifterna till AMA AF och i 17 fall anslöt eller hänvisade den tekniska beskrivningen till AMA EL.

Samtliga FFU omfattade ”Projektering, leverans, installation/montage, driftsättning, provning av solcellsanläggning” och tre omfattade dessutom takarbete (byte av takduk, nytt undertak, respektive förstärkning och underhåll av yttertak).

Hälften av studerade FFU utvärderades på lägst pris (eller pris per kW eller kWh/år) och hälften på pris plus diverse kriterier. Det kan vara försvarbart att enbart utvärdera på pris om det är en förhållandevis enkel installation, men vid utvärdering av anbud där takunderhåll eller -renovering ingår bör det finnas med en viktning av ett par kvalificeringskrav (t.ex. teknisk och ekonomisk kapacitet enl. LOU 15 kap. §11).

Begärda uppgifter

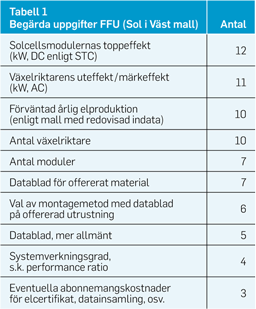

När det gäller vilka uppgifter som begärdes i de olika FFU:na skiljer de sig en del. Det behöver inte betyda att beställarna inte fått  in de uppgifter som behövs. Tabell 1 och 2 visar hur många uppgifter som efterfrågats i 20 olika FFU. Beställaren kan antingen ange önskad effekt i FFU, eller låta entreprenören bestämma effekten utgående från anvisad takyta. Då behöver motsvarande takarea respektive. effekt efterfrågas. I båda fallen bör det strävas efter att erhålla ett estetiskt tilltalande montage. På motsvarande sätt kan önskad typ av moduler (t.ex. av estetiska skäl) anges i FFU, eller väljas av entreprenören (pris, prestanda). I båda fallen bör datablad på modulerna, liksom på föreslagna växelriktare, finnas med i anbudet.

Uppgifter om årligt elutbyte (elproduktion) behövs för att stämma av lönsamheten, men det kan samtidigt vara svårt att verifiera den uppgiften eftersom den beror på solstrålningen och kräver någon form av normalårskorrigering. Då är det generellt sett enklare att verifiera anläggningens effekt. Oftast räcker det dock med rimlighetsbedömningar utgående från erfarenhetsvärden med avseende på kWh/år/kW.

Beträffande dokumentation som exempelvis ritningar m.m. räcker det med enkla skisser i anbudet, medan det krävs detaljerade systembeskrivningar och ritningar för att kunna besiktiga och överlämna anläggningen till beställaren.

Kravställning montage

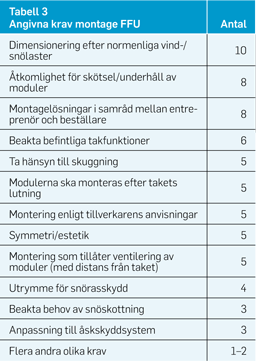

De studerade FFU:na hade förhållandevis många (olika) krav med koppling till hur modulerna skulle monteras på taket (Tabell 3). Många har med beaktande av befintlig takkonstruktion och åtkomlighet för inspektion av befintlig utrustning och t.ex. snöskottning. Andra krav omfattar snörasskydd, hänsyn till skuggning, estetik och typ av monteringslösning (på stativ, etc). I knappt hälften av de studerade FFU:na uppges att montagelösning ska väljas i samråd mellan entreprenör och beställare.

När det gäller skuggning är det inte bara så att hänsyn bör tas vid placering av modulerna utan att projekteringen också bör omfatta beräkningar av energiutbytet med en modell som tar hänsyn till skuggning.

Alla krav som angetts i de studerade FFU:na är relevanta, men olika viktiga beroende på typ av anläggning. När det gäller åtkomlighet och snörasskydd är Tak säkerhetskommitténs Branschstandard en lämplig referens ¢.

Kravställning brand
Brand har av olika anledningar fått stor betydelse i anslutning till solcellsanläggningar, vilket framgår från de utvärderade FFU:na (Tabell 4). Som med vid alla elinstallationer finns det brandrisker vid olämpligt utförande och man bör vara medveten om att solcellsmoduler blir varma. Den främsta anledningen är dock att de kommunala Räddningstjänsterna i princip ställer krav på att kunna bryta strömmen i DC-kretsen (kretsen med solcellsmoduler) när de gör en räddningsinsats.

Det finns för- och nackdelar med så kalllade Brandkårsbrytare som det ställs krav på i 9 av 20 FFU. De viktigaste kraven som bör ställas i en FFU är att det förs en dialog med Räddningstjänsten på orten, att gällande krav på skyltning följs och att dokumentation upprättas i enlighet med SEK handbok 457 §.

Föreskrifter
Det som var mest bekymmersamt i de FFU:er som granskades gällde de föreskrifter som refererades till eller listades i de olika FFU:una. Merparten har med de föreskrifter och standarder som finns med i Sol i Väst-mallen, men de flesta listar även ytterligare föreskrifter- både för elinstallationer och solcellsinstallationer och visar på allt från Starkströmsföreskrifterna och Arbetsmiljölagarna till minst fyra standarder som inte gäller längre. Där kan vi hoppas att SEK:s handbok 457 ger lite vägledning.  Läs hela artikeln som pdf här.

Jan-Olof Dalenbäck
Prof Installationsteknik, Chalmers
Maria Haegermark
CIT Energy Management AB
Peter Kovacs
RISE
